Kan du erstatte en enkelt sylinder? Motorsykkel sylinderguide

Kan du erstatte en ensylinder på en motorsykkel?

Det korte svaret er ja - du kan erstatte en enkelt motorsykkelsylinder, og spesielt for ensylindrede sykler er dette en av de mer enkle motorjobbene en erfaren hjemmemekaniker eller butikk kan ta på seg. Enten du har å gjøre med en skåret boring, en sprukket løp eller alvorlig slitasje som honing ikke lenger kan fikse, er å bytte ut sylinderen en veletablert reparasjonsvei. På flersylindrede motorsykler gjelder det samme prinsippet: individuelle sylindre kan byttes ut uten å trekke eller bygge om hele motoren, selv om kompleksiteten øker med antall sylindre involvert.

Når det er sagt, "kan du" og "bør du" er to forskjellige spørsmål. Beslutningen om å erstatte kontra reparasjon a motorsykkel sylinder avhenger av type skade, sylindermaterialet, om overdimensjonerte stempler fortsatt er tilgjengelige, og budsjettet ditt. Denne guiden går gjennom alt du trenger å vite før du drar tønnen av sykkelen.

Hva er en motorsykkelsylinder og hva gjør den?

Motorsykkelsylinderen - noen ganger kalt sylinderfat - er kjernehuset til motorens forbrenningskammer. Det gir den forseglede boringen der stemplet beveger seg opp og ned, og konverterer drivstofftenning til mekanisk bevegelse. I en firetaktsmotor skjer dette en gang hver annen veivakselomdreining. I en totaktsmotor skjer forbrenning hver eneste omdreining, noe som gir betydelig mer termisk og mekanisk belastning på sylinderveggene.

Sylindre er vanligvis støpt av jern eller aluminium. Støpejernssylindre er lettere å bore igjen når de er slitt fordi materialet kan fjernes og boringen forstørres for å akseptere overdimensjonerte stempler. Aluminiumssylindere er lettere og sprer varme mer effektivt, men de krever en herdet indre foring - enten en støpejernshylse eller et Nikasil-belegg (nikkel-silisiumkarbid) - for å overleve friksjonen til et bevegelig stempel. Denne forskjellen betyr mye når du bestemmer deg for å reparere eller erstatte sylinderløpet ditt.

En ensylindret motorsykkelmotor inneholder nøyaktig ett av disse fatene, med ett stempel, ett sett med ringer og ett forbrenningskammer. Denne enkelheten er en grunn til at ensylindrede sykler er godt ansett for enkle vedlikehold: det er bare én sylinder å forholde seg til når noe går galt.

Signerer at motorsykkelsylinderen din må skiftes

Før du forplikter deg til en full sylinderbytte, må du diagnostisere problemet riktig. Flere symptomer peker direkte på sylinderslitasje eller skade, og de riktige diagnostiske testene kan fortelle deg om en hone vil fikse det eller om et nytt fat er det eneste praktiske alternativet.

Tap av kompresjon

En kompresjonstest er det første verktøyet å strekke seg etter. Fjern tennpluggen og gjengene i en kompresjonsmåler. Med gasspaken helt åpen, sveiv motoren til måleravlesningen stabiliserer seg. De fleste sunne firetakts ensylindrede motorer bør lese mellom 120 og 180 psi, avhengig av produsentens spesifikasjoner - sjekk servicehåndboken din for nøyaktig rekkevidde. En avlesning betydelig under spesifikasjonen peker på intern lekkasje.

Følg opp med en våt kompresjonstest: sprut en liten mengde motorolje inn i sylinderen gjennom tennplugghullet og gjenta testen. Hvis kompresjonen øker med mer enn 20 %, er slitte stempelringer den sannsynlige synderen. Hvis avlesningene forblir de samme med og uten olje, ligger problemet i ventilene eller toppakning - ikke selve sylinderboringen.

Skårede eller skadede sylindervegger

Vertikal skåring på sylinderveggene - synlig som lyse, parallelle riper som løper opp og ned i boringen - er den mest definitive indikatoren på sylinderskade. Scoring skyldes vanligvis smøresvikt, ruskinntak eller stempelringkollaps. Lette skåringer kan noen ganger løses med en hone for å gjenopprette kryssskraveringsmønsteret ringene trenger for å forsegle ordentlig. Dyp skåring, eller skåring som strekker seg gjennom et Nikasil-belegg ned til basismaterialet i aluminium, krever nesten alltid enten omplating eller utskifting av sylinder.

Overdreven boreslitasje

Over titusenvis av miles slites selv en godt vedlikeholdt sylinderboring utover toleransen. Bruk en boremåler eller snapmåler med et mikrometer for å måle borediameteren på toppen, midten og bunnen av stempelets bevegelsessone. Sammenlign dine mål med standard boringsspesifikasjoner i servicehåndboken. Hvis slitasjen overskrider produsentens servicegrense - vanligvis rundt 0,05 til 0,10 mm utover standardboringen på de fleste japanske singler - trenger sylinderen oppmerksomhet.

Synlig stempelskade

Skader på stempelet og skader på sylinderen går ofte sammen. Pitting eller erosjon på stempelkronen fra detonasjon, smeltede områder fra slanke områder eller vertikale merker på skjørtet fra smuss forurensning tyder på at boringen også har tatt skade. Når du inspiserer en sylinder, må du alltid fjerne og inspisere stempelet samtidig.

Vedvarende oljeforbruk eller blå røyk

Hvis motorsykkelen din konsekvent brenner olje og avgir blå røyk fra eksosen, og nye stempelringer ikke klarer å løse det, kan selve boringen ha slitt utover det punktet hvor ringene kan tette effektivt. En tønne som ikke lenger er rund - en tilstand som kalles "out of round" - vil ikke holde en skikkelig ringforsegling uavhengig av hvor nye ringene er.

Reparer eller bytt ut: Hvordan bestemme

Ikke alle skadede motorsykkelsylindere må skiftes ut. I mange tilfeller kan tønnen gjenopprettes gjennom maskinering eller omplating til en brøkdel av prisen for en ny del. Nøkkelvariablene er sylindermateriale, beleggstype og skadens alvorlighetsgrad.

For støpejernssylindre er omboring for å akseptere et overdimensjonert stempel – vanligvis tilgjengelig i trinn på 0,25 mm, 0,50 mm og 1,00 mm over lager – en velprøvd og kostnadseffektiv reparasjon. Boringen er maskinert nøyaktig rund, deretter finslipt for å produsere overflatefinishen ringene trenger. Å spare 50 % eller mer i forhold til å kjøpe en ny sylinder er realistisk når omboring er et alternativ.

For Nikasil-belagte aluminiumssylindre er situasjonen annerledes. Når Nikasil er kompromittert, kan du ikke bare bore det nakne aluminiumet på nytt – det myke grunnmaterialet vil ikke overleve uten et herdet fôr. Gjenopprettingstjenester kan strippe og påføre Nikasil på nytt for omtrent $150 til $400 per sylinder, men bare når skaden ikke har trengt så dypt inn at basisaluminiumet er strukturelt kompromittert. Hvis den har det, er erstatning den eneste veien.

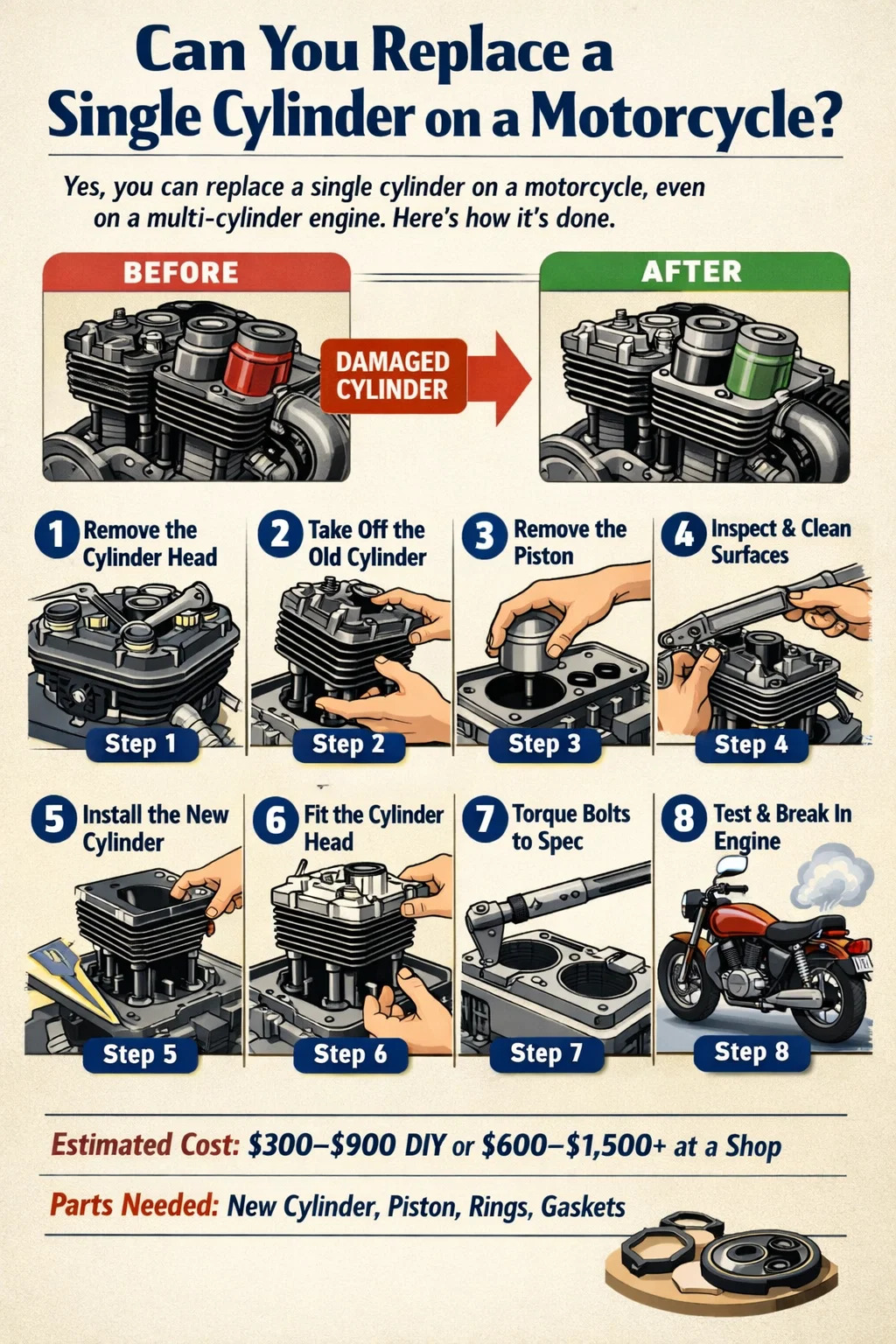

Slik bytter du en motorsykkelsylinder: trinn-for-trinn-oversikt

Bytting av en motorsykkelsylinder - enten på en ensylindret motor eller en sylinder på en flersylindret sykkel - følger den samme generelle sekvensen. På en ensylindret motorsykkel er jobben mer tilgjengelig fordi det ikke er noen tilstøtende sylindre å omgås, noe som gjør det til et realistisk prosjekt for en kompetent hjemmemekaniker med riktig verktøy.

Hva du trenger

• Servicehåndbok spesifikk for din motorsykkelmodell
• Momentnøkkel og fullt pipesett
• Stempelring kompressor
• Boremåler eller snapmåler med mikrometer
• Pakningsskrape og rensemiddel
• Erstatningssylinder, bunnpakning og toppakning
• Nytt stempel og ringer tilpasset den nye sylinderboringen
• Motorolje og kjølevæske (hvis væskekjølt)

Trinn 1: Tøm væsker og klargjør motoren

Tapp ut motoroljen med motoren helt kald. På væskekjølte motorsykler, tøm også kjølevæsken. Hvis mulig, la den stå over natten slik at gjenværende væske renner helt ut av alle passasjer. Fest motorsykkelen på et midtstativ eller paddockstativ slik at den ikke kan bevege seg under arbeid.

Trinn 2: Fjern eksossystemet og sylinderhodet

Løsne alle topprørbolter gradvis og jevnt – fjern aldri en bolt helt før de andre er løsnet, da dette gir ujevn belastning på hodet. Fjern eksoshodet. Koble fra eventuelle elektriske koblinger på hodet (som kjølevæsketemperatursensoren), og fjern deretter sylinderhodeboltene i motsatt rekkefølge som vist i servicehåndboken. Hodebolter på de fleste singler fjernes i et kryss- eller spiralmønster. Løft hodet klart, pass på at du ikke mister det på den synlige sylinderboringen.

Trinn 3: Fjern sylinderrøret

Med hodet av, holdes sylinderløpet på plass av basismuttere eller bolter som tres inn i veivhuset. Fjern disse festene forsiktig og noter posisjonene deres - på noen motorer er tappene forskjellige lengder. Løft tønnen rett opp av stempelet. Når bunnen av tønnen slipper stempelringene, støtter du stempelet slik at koblingsstangen ikke slår mot veivhusmunningen. Pakk inn veivhusåpningen med en ren fille for å forhindre at rusk faller inn.

Trinn 4: Fjern stempelet

Fjern stempelringene forsiktig ved å spre hver enkelt akkurat nok til å skyve den av kronen - overdreven spredning knekker dem. Fjern låseringene (ringringer til håndleddsstiftene) fra stempelstiftboringen. Disse er under fjærspenning og kan fly over verkstedet hvis de ikke kontrolleres. Bruk et verktøy for fjerning av stempelstifter eller en passende avdrift for å skyve stempelpinnen ut og skille stempelet fra koblingsstangen. Inspiser det lille endelageret (nålelageret på toppen av koblingsstangen) og skift det ut hvis det er ujevnhet eller slør.

Trinn 5: Rengjør og inspiser alle paringsoverflater

Skrap veivhusbunnen og undersiden av sylinderhodet grundig ren for alt gammelt pakningsmateriale. Eventuelle rester vil hindre de nye pakningene i å tette ordentlig. Kontroller at veivhusets overflate er deformert med en rettekant. Rengjør forbrenningskammeret på sylinderhodet og inspiser for sprekker eller erosjon rundt ventilsetene og tennplugggjengene.

Trinn 6: Installer den nye sylinderen

Installer det nye stempelet på koblingsstangen, monter nye låseringer (bruk aldri gamle låseringer på nytt – de er sikkerhetskomponenter for engangsbruk), og installer de nye stempelringene som spesifisert i servicehåndboken, med ringspaltene forskjøvet i de viste posisjonene. Monter den nye basepakningen tørt eller med en tynn flekk av pakningsforsegling som anvist av produsenten. Komprimer ringene med et ringkompressorverktøy, og senk deretter erstatningssylinderløpet rett ned over stempelet. Hold boringen perfekt på linje med stempelet når du senker den; tvinge den i en vinkel vil bryte en ring.

Trinn 7: Sett tilbake sylinderhodet og skru til alle festene

Monter en ny toppakning – bruk aldri en toppakning på nytt. Senk hodet forsiktig, skru inn alle hodeboltene for hånd, og trekk dem deretter ned i flere trinn etter sekvensen i servicehåndboken. De fleste ensylindrede motorer trekker til hodeboltene mellom 25 og 45 Nm avhengig av boltstørrelse og motordesign; manualen din vil spesifisere det nøyaktige tallet. Etter tiltrekking, koble til eksos, kjølesystemkomponenter og elektriske koblinger. Fyll på olje og kjølevæske.

Trinn 8: Bryt inn den nye sylinderen

En ny motorsykkelsylinder krever en skikkelig innkjøringsperiode for å la stempelringene sitte mot boreveggen. For de første 500 til 1000 km, unngå vedvarende høye turtall eller full gassdrift. Varier motorhastighetene ofte og skift oljen etter de første 100 til 200 km for å skylle ut eventuelle metallpartikler som produseres under ringen. Se etter lekkasjer etter de første turene og trekk til hodeboltene etter den første varmesyklusen hvis servicehåndboken din anbefaler det.

Bytte ut en ensylinder på en flersylindret motorsykkel

På parallelle twin-, inline-fire- eller V-twin-motorsykler erstatter du teknisk sett én sylinderfat blant flere - men prosessen er mer involvert på grunn av emballasjebegrensninger. På mange V-twin-motorsykler (vanlig i cruiser-stil-sykler) er de fremre og bakre sylindrene individuelt tilgjengelige og kan fjernes en om gangen, noe som forenkler jobben betraktelig sammenlignet med en inline-motor hvor sylindrene deler en enkelt støping.

På inline-fire motorer er de fire sylindrene vanligvis formet som en enkelt blokk i stedet for separate fat. I denne utformingen kan du ikke erstatte bare én sylinder isolert - hele blokken må fjernes og erstattes eller renoveres. Dette er en fundamentalt forskjellig jobb fra å bytte ut den enkelte tønnen på en ensylindret eller V-twin motorsykkel og vil kreve betydelig mer arbeid og kostnader.

Ved utskifting av én sylinder i en V-twin eller lignende utførelse der det finnes separate fat, er det verdt å måle boringen til den intakte sylinderen samtidig. Hvis begge sylindrene er like slitt, kan utskifting av bare den andre føre til at den andre er på randen av feil i løpet av kort tid, som resulterer i en andre runde med lønnskostnader. Mange erfarne mekanikere anbefaler å gjøre begge deler samtidig hvis kjørelengden eller slitasjenivået til den urørte sylinderen er nær tjenestegrensen.

Ensylindrede motorsykler: Hvorfor sylinderarbeid er mer tilgjengelig

Ensylindrede motorsykler har et langvarig rykte for mekanisk enkelhet og lave vedlikeholdskostnader, og dette strekker seg direkte til sylinderarbeid. Med bare én boring å håndtere, er tilgangen enkel, deler er lettere å skaffe, og den totale jobben tar mindre tid på verkstedet.

Ventilservice på en ensylindret motor involverer bare ett sylinderhode, mens en V-tvilling krever tilgang til to hoder - foran og bak - og en parallell-fire krever å jobbe gjennom minst fire ventiler, ofte åtte eller seksten totalt. For en rytter som har til hensikt å gjøre sitt eget vedlikehold, er en motorsykkelsylinderbytte på en enkelt den mest håndterbare versjonen av jobben.

Reservedeler for vanlige ensylindrede motorsykler - 250cc til 450cc terrengsykler, pendlersingler i 125cc til 300cc-serien og klassiske britiske og japanske singler - er allment tilgjengelige gjennom ettermarkedsleverandører. Stempel- og ringsett fra merker som spesialiserer seg på powersports-motorkomponenter dekker vanligvis et bredt spekter av borestørrelser og tilbyr både standard- og overdimensjoneringsalternativer, noe som gjør det enkelt å matche et nytt stempel til en gjenboret eller erstatningssylinder.

Vanlige feil å unngå under utskifting av motorsykkelsylinder

Selv erfarne mekanikere kan gjøre feil under sylinderarbeid som fører til for tidlig feil eller motorskade. Dette er de mest konsekvensfeil å beskytte seg mot:

• Måler ikke den nye sylinderen før installasjon. Selv en ny eller reprodusert sylinder bør måles for å bekrefte at den oppfyller spesifikasjonen før den settes på motoren. OEM- og ettermarkedsdeler er ikke alltid innenfor toleransen rett ut av esken.
• Gjenbruk av låseringer. Stempelboltringer er engangsdeler. En brukt låsering som løsner inne i motoren vil ødelegge boringen og stempelet i løpet av sekunder. Passer alltid nye.
• Feil ringgap. Kontroller endegapet til hver stempelring i boringen før montering. Hvis gapet er for lite, vil ringens ende støte sammen når sylinderen varmes opp og utvider seg, noe som får ringen til å knekke eller skjære hullet. Hvis for stor, vil kompresjonen være dårlig.
• Feil dreiemomentsekvens eller verdier. Hodeboltens momentsekvens eksisterer for å fordele klembelastningen jevnt over hodepakningen. Hvis du hopper over sekvensen eller for mye dreiemoment, kan det vri hodet eller knuse pakningen ujevnt, noe som fører til en blåst hodepakning kort tid etter montering.
• Rester i veivhuset. Å la veivhuset stå åpent uten å dekke det under jobben inviterer grus, pakningsmateriale eller maskinvare til å falle inn. Eventuelt rusk som når oljepassasjene eller veivakselen kan forårsake katastrofal skade i bunnenden.
• Hopp over innkjøringsperioden. Installering av en ny sylinder og umiddelbar kjøring med full gass vil forhindre at ringene sitter riktig og kan få den ferske boringen i løpet av de første timene etter drift.

Sylinderbytte vs. Motorbytte: Når er det mer fornuftig å bytte ut hele motoren?

Noen ganger tipper økonomien med sylinderbytte til fordel for å kjøpe en brukt erstatningsmotor. Hvis den nederste enden av motoren (veivaksel, koblingsstanglager, girkasse) også viser slitasje, er det ikke økonomisk fornuftig å bruke flere hundre dollar på sylinderarbeid bare for å få bunnenden til å svikte kort tid etter.

Som en generell målestokk: hvis kostnaden for sylinderbytte - deler pluss arbeidskraft - nærmer seg eller overstiger 60 til 70 % av kostnadene for en kjent-god brukt motor, og resten av motoren ikke har nylig blitt inspisert eller betjent, er en brukt motorutskifting verdt å vurdere. Appellen ved et fullstendig motorbytte er at du vet at alt inni den har kjørt sammen og er i konsekvent stand, mens en målrettet sylinderreparasjon kan avsløre andre problemer når motoren er åpnet.

Når det er sagt, har en brukt motor sine egne ukjente. Uten en kompresjonstest, lekkasjetest og oljeanalyse på donormotoren før kjøp, bytter du ett sett med usikkerheter for et annet. Mange ryttere foretrekker åpenheten ved å reparere en kjent motor med diagnostiserte problemer fremfor å installere en brukt enhet med ukjent historikk.

Hvor mye koster det å bytte en motorsykkelsylinder?

Kostnadene varierer mye basert på sylindertype, motorsykkelmerke og modell, om OEM eller ettermarkedsdeler brukes, og om arbeidet gjøres DIY eller av en butikk. Tabellen nedenfor gir realistiske kostnadsområder for de vanligste scenariene:

For en typisk liten til mellomstor ensylindret motorsykkel, faller den totale kostnaden for en gjør-det-selv-sylinderbytte - inkludert den nye tønnen, stempelsettet, pakningssettet og nye låseringer - vanligvis mellom $200 og $600 i deler, avhengig av om du velger OEM eller kvalitetskomponenter i ettermarkedet. Handlearbeid for hele jobben på en ensylindret motor går vanligvis tre til seks timer, til butikkpriser som vanligvis varierer fra $80 til $130 per time, og setter arbeidskostnaden på omtrent $240 til $780.

Velge mellom OEM og ettermarked motorsykkel sylinderdeler

OEM-sylindere er produsert etter samme spesifikasjoner som originaldelen og vil passe og fungere nøyaktig som designet. For nåværende produksjonsmotorsykler som fortsatt er under garanti, eller for sykler med høy ytelse der toleransene er trange, er OEM det tryggere valget. Den største ulempen er prisen - OEM-sylindere kan være betydelig dyrere enn ettermarkedsalternativer, og for eldre eller utgåtte modeller kan det hende at OEM-deler ikke lenger er tilgjengelig i det hele tatt.

Ettermarkedssylindre og stempelsett fra anerkjente leverandører av powersports-deler er et veletablert alternativ og dekker et bredt spekter av motorsykler. For mange vanlige ensylindrede terrengsykler og pendlersykler inkluderer ettermarkedsstempelsett stempel, ringer, håndleddspinnene, låseringer og noen ganger sylinderen - til en betydelig lavere pris enn OEM. Kvaliteten varierer mellom ettermarkedsmerker, så det er verdt å verifisere at leverandøren har en track record med din spesifikke motor før du forplikter deg til et kjøp.

En praktisk merknad: Når du bestiller en ettermarkedssylinder, verifiser borediameteren, stifthullmønsteret og portoppsettet mot originalen din - spesielt på eldre eller mindre vanlige motorsykler der flere produksjonsvarianter kan ha eksistert. Ved å bruke OEM-delenummeret som referanse når du bestiller ettermarked, får du en direkte erstatning i stedet for en nær-men-ikke-helt-kompatibel del.
